AWS Eventbridge Api 2 Api

AWS Eventbridge Api 2 Api

Oscar Cortes Bracho's photo
Oscar Cortes Bracho
·

4 min read

EventBridge es un servicio serverless que permite crear aplicaciones basadas en eventos funcionando como un bus. Se pueden enviar eventos a EventBridge desde distintas fuentes internas (otros servicios de AWS) como externas (proveedores de SaaS).

Para más detalles en las referencias dejo en los links de videos y artículos del funcionamiento, los límites y arquitectura. En este artículo vamos a centrarnos en estudiar una forma de utilizarlo como un "gateway" de eventos.

Pensemos el siguiente escenario, necesitamos un EndPoint donde poder dejar un mensaje y asegurarnos que se va a entregar al menos una vez en dos destinos distintos. Los destinos pueden ser el destino del mensaje original y un detector de fraude. Ahora imaginemos que por un nuevo requerimiento, ese mensaje también tiene que llegar a un servicio legacy o un cliente externo que solo tiene integración por API/REST.

Es aquí donde el ejercicio que propongo tiene sentido, es posible configurar EventBridge para que su origen sea un EndPoint / ApiGateway y uno de sus destinos también sea un EndPoint. En principio, esto es útil para conectar aplicaciones ya existentes que no fueron pensadas como aplicaciones dirigidas por eventos.

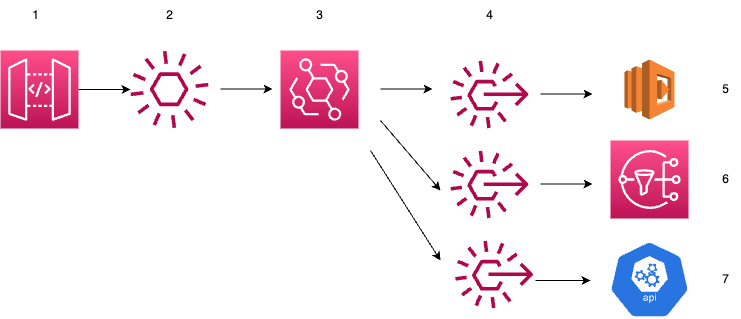

El diagrama arriba muestra la arquitectura descrita:

  1. ApiGateway con el EndPoint donde dejaremos los mensajes

  2. Evento(Definido en el bus) que conecta el ApiGateway con el EventBridge

  3. EventBridge

  4. Reglas aplicadas a los eventos

  5. Lambda que se despierta por un evento / regla

  6. SNS que se notifica con un evento / regla a otro servicio

  7. La API / REST externo que queremos conectar

Centrémonos en dos puntos importantes: como conectar el ApiGateway (elemento 1 en el diagrama), con el EventBridge, para esto usaremos AWS Sam para definir la infraestructura, y como conectar el EventBridge con el EndPoint legacy (elemento 7 en la figura).

En este repositorio ( creado para esta demo: https://github.com/olcortesb/sam-eventbridge-api/ hay tres carpetas, dos de las cuales son los puntos sobre los que queremos enfocarnos la primera carpeta a estudiar api-to-eb dentro de esta carpeta tenemos un archivo template.yaml con la estructura.

Dentro de ese archivo tenemos varias etapas bien definidas, enfoquemos en el punto donde se conecta el ApiGateway definido con el EventBridge

  # Resource creates an integration for an API
  # https://docs.aws.amazon.com/AWSCloudFormation/latest/UserGuide/aws-resource-apigatewayv2-integration.html
  HttpApiIntegrationEventBridge:
    DependsOn:
      - HttpApiIntegrationEventBridgeRole
    Type: AWS::ApiGatewayV2::Integration
    Properties:
      ApiId:
        Ref: HttpApi
      IntegrationType: AWS_PROXY
      IntegrationSubtype: EventBridge-PutEvents
      CredentialsArn:
        Fn::GetAtt: [HttpApiIntegrationEventBridgeRole, Arn]
      RequestParameters:
        # Replace `mycompany` with your needs
        Source: mycompany
        DetailType: mydetailtype
        Detail: $request.body
        EventBusName:
          Fn::GetAtt: [ApplicationEventBus, Arn]
      PayloadFormatVersion: "1.0"
      TimeoutInMillis: 10000

Este bloque de definición tiene varias dependencias y requiere definiciones adicionales, pero es el punto central de este archivo de definiciones de infraestructura. Particularmente el type AWS::ApiGatewayV2::Integration y en segunda instancia el IntegrationSubtype: EventBridge-PutEvents

Ahora revisemos la segunda parte, la carpeta, eb-to-api en esta carpeta está la configuración de como enviar los eventos de un EventBridge a una API tomado del ejemplo de Marcia Villalba (https://github.com/mavi888/sam-eventbridge/blob/api-destinations/blueDragon/template.yml#L10)

Dentro de esta carpeta está el archivo de definición, template.yml este archivo al igual que el anterior contiene las definiciones de la infraestructura, pero a diferencia del anterior, este no crea el bus de eventos, sino que lo reutiliza y agrega un destino que es la API / REST que queremos integrar, el punto central de este archivo es el siguiente código

  BlueDragonConnection:
    Type: AWS::Events::Connection
    Properties:
      AuthorizationType: API_KEY
      Description: 'Connection with an API key'
      AuthParameters:
        ApiKeyAuthParameters:
          ApiKeyName: ApiKeyName
          ApiKeyValue: BlueDragonApiKeyValue

  BlueDragonApiDestination:
    Type: AWS::Events::ApiDestination
    Properties:
      Name: 'BlueDragonApiDestination'
      ConnectionArn: !GetAtt BlueDragonConnection.Arn
      InvocationEndpoint: !Ref BlueDragonURL
      HttpMethod: POST
      InvocationRateLimitPerSecond: 10

  BlueDragonEventRule:
    Type: AWS::Events::Rule
    Properties:
      EventBusName: youreventname-dev
      Description: "EventRule"
      EventPattern:
        source:
          - "mycompany"
      State: "ENABLED"
      Targets:
        - Arn: !GetAtt BlueDragonApiDestination.Arn
          RoleArn: !GetAtt EventBridgeTargetRole.Arn
          Id: "BlueDragonApiDestination"

En ese orden el

  • BlueDragonConections : Define una nueva conexión

  • BlueDragonDestinations: El destino o EndoPoint

  • BlueDragonEventRule: Conecta el destino con el bus creado anteriormente

De esta forma tenemos configurada de una Api a otra Api el delivery de un mensaje con las características que ofrece EventBridge, como siempre no es una solución infalible y no aplica para todos los casos. Pero en una circunstancia donde tenemos que anexar una aplicación existente, validar un concepto y probar una nueva integración, resulta muy útil que con solo dos archivos (.yaml) definiendo la infraestructura sin lógica de negocio, realizar esta comunicación a través de un servicio como EventBridge.

Cualquier comentario, recomendación, sugerencia en este post o en el repositorio que dejo en las referencias

¡Saludos!
